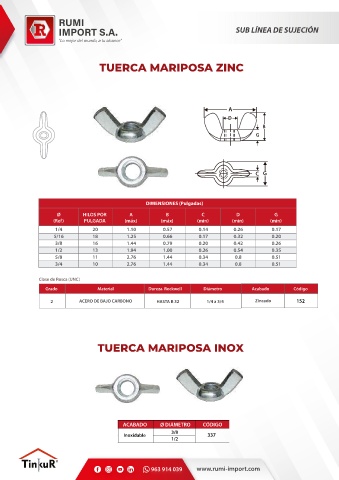

Page 15 - CATALOGO-RUMI-IMPORT

SUB LÍNEA DE SUJECIÓN

TUERCA MARIPOSA ZINC

A
D
B
G

C G

DIMENSIONES (Pulgadas)
Ø HILOS POR A B C D G
(Ref) PULGADA (máx) (máx) (min) (min) (min)
1/4 20 1.10 0.57 0.14 0.26 0.17
5/16 18 1.25 0.66 0.17 0.32 0.20
3/8 16 1.44 0.79 0.20 0.42 0.26
1/2 13 1.94 1.00 0.26 0.54 0.35
5/8 11 2.76 1.44 0.34 0.8 0.51
3/4 10 2.76 1.44 0.34 0.8 0.51

Clase de Rosca (UNC)
Grado Material Dureza Rockwell Diámetro Acabado Código

2 ACERO DE BAJO CARBONO HASTA B 32 1/4 a 3/4 Zincado 152

TUERCA MARIPOSA INOX

ACABADO Ø DIÁMETRO CÓDIGO
3/8
Inoxidable 337
1/2
