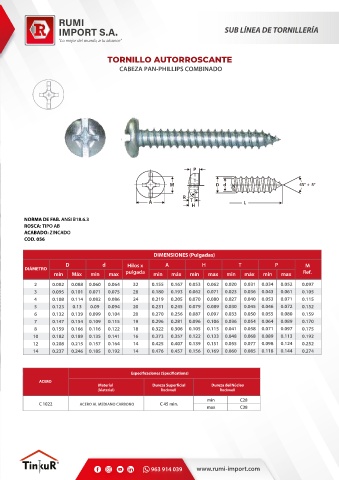

Page 39 - CATALOGO-RUMI-IMPORT

SUB LÍNEA DE TORNILLERÍA

TORNILLO AUTORROSCANTE
CABEZA PAN-PHILLIPS COMBINADO

P

M D d 45° 5°
R
A T L
H
NORMA DE FAB. ANSI B18.6.3
ROSCA: TIPO AB
ACABADO: ZINCADO
COD. 056

DIMENSIONES (Pulgadas)
DIÁMETRO min D Máx min d max pulgada min A máx min H max min T máx min P max Ref.
M
Hilos x

2 0.082 0.088 0.060 0.064 32 0.155 0.167 0.053 0.062 0.020 0.031 0.034 0.052 0.097
0.023
0.071
0.036
28
0.180
0.075
0.062
0.061
3
0.071
0.105
0.095
0.043
0.101
0.193
0.070
0.027
0.219
0.205
24
0.071
0.053
0.108
0.115
4
0.080
0.114
0.040
0.086
0.082
0.13
5
0.09
0.097
0.080
0.159
0.055
0.033
0.050
0.104
20
0.132
6 0.123 0.139 0.099 0.094 20 0.231 0.245 0.079 0.089 0.030 0.045 0.046 0.072 0.152
0.270
0.087
0.256
7 0.147 0.154 0.109 0.115 19 0.296 0.281 0.096 0.106 0.036 0.054 0.064 0.089 0.170
8 0.159 0.166 0.116 0.122 18 0.322 0.306 0.105 0.115 0.041 0.058 0.071 0.097 0.175
10 0.182 0.189 0.135 0.141 16 0.373 0.357 0.122 0.133 0.048 0.068 0.089 0.113 0.192
12 0.208 0.215 0.157 0.164 14 0.425 0.407 0.139 0.151 0.055 0.077 0.098 0.124 0.252
14 0.237 0.246 0.185 0.192 14 0.476 0.457 0.156 0.169 0.060 0.085 0.118 0.144 0.274
ACERO
Material Dureza del Núcleo
(Material) Rockwell Rockwell
min C28
C 1022 ACERO AL MEDIANO CARBONO C 45 min.
max C38
