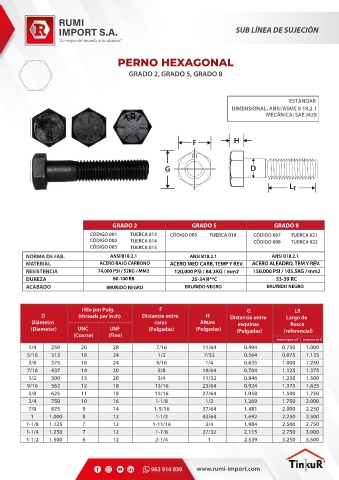

SUB LÍNEA DE SUJECIÓN

PERNO HEXAGONAL

GRADO 2, GRADO 5, GRADO 8

ESTÁNDAR
DIMENSIONAL: ANSI/ASME B 18.2.1
MECÁNICA: SAE J429

menor igual a 6’’ mayores de 6’’

GRADO 2 GRADO 5 GRADO 8

CÓDIGO 001 TUERCA 013 CÓDIGO 005 TUERCA 018 CÓDIGO 007 TUERCA 021
CÓDIGO 002 TUERCA 014 CÓDIGO 008 TUERCA 022
CÓDIGO 003 TUERCA 015
NORMA DE FAB. ANSI B18.2.1 ANSI B18.2.1 ANSI B18.2.1
MATERIAL ACERO BAJO CARBONO ACERO MED CARB, TEMP Y REV. ACERO ALEADRO, TEM Y REV.
RESISTENCIA 74,000 PSI / 52KG / MM2 120,000 PSI / 84.3KG / mm2 150,000 PSI / 105.5KG / mm2
DUREZA 80-100 RB 25-34 R**C 33-39 RC
ACABADO BRUÑIDO NEGRO BRUÑIDO NEGRO BRUÑIDO NEGRO

Hilo por Pulg. F G LR
D (threads per inch) Distancia entre H Distancia entre Largo de
Diámetro caras Altura esquinas Rosca
(Diameter) UNC UNF (Pulgadas) (Pulgadas) (Pulgadas) (referencial)
(Coarse) (Fine)
menor igual a 6’’ mayores de 6’’
1/4 250 20 28 7/16 11/64 0.494 0.750 1.000
5/16 312 18 24 1/2 7/32 0.564 0.875 1.125
3/8 375 16 24 9/16 1/4 0.635 1.000 1.250
7/16 437 14 20 5/8 19/64 0.704 1.125 1.375
1/2 500 13 20 3/4 11/32 0.846 1.250 1.500
9/16 562 12 18 13/16 23/64 0.924 1.375 1.625
5/8 625 11 18 15/16 27/64 1.058 1.500 1.750
3/4 750 10 16 1-1/8 1/2 1.269 1.750 2.000
7/8 875 9 14 1-5/16 37/64 1.481 2.000 2.250
1 1.000 8 12 1-1/2 43/64 1.692 2.250 2.500
1-1/8 1.125 7 12 1-11/16 3/4 1.904 2.500 2.750
1-1/4 1.250 7 12 1-7/8 27/32 2.115 2.750 3.000
1-1/2 1.500 6 12 2-1/4 1 2.539 3.250 3.500
